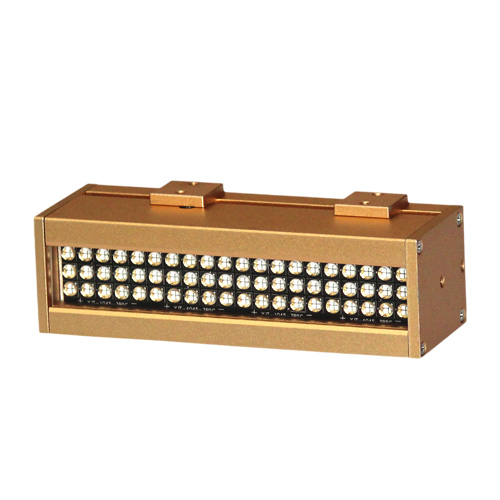

產品型號/Model:YJT-CT3-150
冷卻方式/Cooling way:水冷/Water cooling
發光面積/UVLED light-emitting area:長度任意/customized*271mm
照射頭尺寸/UVLED light size:長度任意/customized*52mm*60mm
光源品牌/LED brand:LG
光源類型/LED type:7070
波長/Wave length:415nm~405nm~395nm~385nm~365nm
輻射度/Radiation intensity:1-20W/平方厘米
電壓/Voltage:AC110V or AC220V
控制箱尺寸/Controlbox dimension:按實際功率配/Tomatch depend on the real power

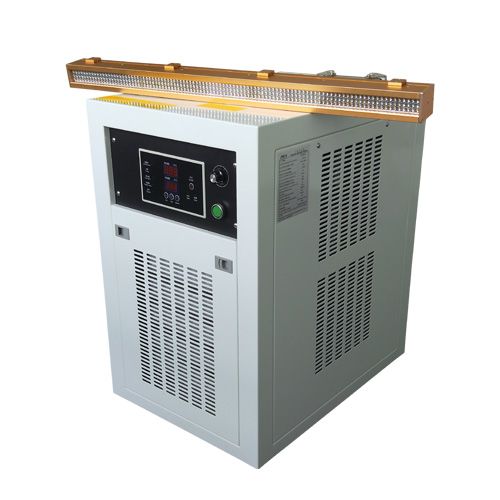

冷水機尺寸/Chiller size:按實際功率配/Tomatch depend on the real power
優杰特隧道爐UV LED照射頭固化的技術參數
優杰特隧道爐UV LED照射頭垂直光固系統擁有以下優點：
1.用于紫外線固化產品
2.在線傳輸模式，與前后設備接駁，實現生產自動化。
3.爐內產品堆疊式排列，縮短了設備長度，減少車間占地，便于車間規劃。
總結出垂直UV固化系統擁有以下優點：
1、極大地縮短設備了長度，提高空間利用率，占地面積??；
2、垂直UV固化系統傳動方式采用步進方式，智能化拓展空間要大。如果采用機械手就可以取消人工手工放板，可以實現多機一人就可以完成供料維護；
3、垂直UV固化裝置布置遠少于水平運輸模式，節能效果明顯。
A提升機: 將下層治具回轉線（H）輸送過來的產品提升至上層
B接駁臺：在此接駁臺處，拿取固化完成的產品，裝未附膠的產品裝進治具
C點膠機：依據產品要求，點膠
D接駁臺：緩沖點膠完成后進入立式爐的產品
E隧道爐：固化點膠完成的
G提升機：將上層UV固化完成的產品輸入至下層
H治具回轉線：將線體尾部產品回轉至線體前端
優杰特隧道爐線體示意說明
A、提升機: 將下層治具回轉線（H）輸送過來的產品提升至上層
B、接駁臺：在此接駁臺處，拿取固化完成的產品，裝未附膠的產品裝進治具
C、點膠機：依據產品要求，點膠
D、接駁臺：緩沖點膠完成后進入立式爐的產品
E、立式隧道爐：固化點膠完成的
F、接駁臺： 緩沖固化完成進入提升機的
G、提升機：將上層固化完成的產品輸入至下層
H、治具回轉線：將線體尾部產品回轉至線體前端
